В системах вентиляции и кондиционирования для очистки воздуха применяются следующие фильтрующие материалы:

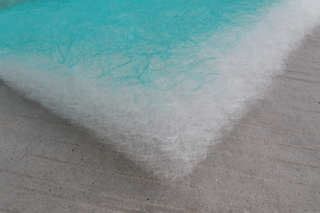

- cтекловолокно;
- фильтровальная cтеклобумага;
- химволокно;
- мельтблоун и его разновидности.
При иной технологии укладки волокон получается стеклобумага, которая в свою очередь применяется при производстве фильтров абсолютной очистки НЕРА и ULPA.
Химволокно изготавливается из 100% полиэстера высокого качества методом термоскрепления синтетических бикомпонентных волокон при температуре более 120°С. Подобная технология формирования фильтрующего слоя практически исключает появления в материале осколков волокон. Для повышения фильтрующих свойств и улучшения регенерации производится термообработка рабочей поверхности полотен.
MELTBLOWN (Мельтблоун) изготавливается путем аэродинамического распыления расплава полипропилена или других термопластичных полимеров с волокнообразуюшими свойствами и используется в качестве фильтрующего материала в системах приточной вентиляции, состоит из микроволокон толщиной от 1 до 15 мкм, длиной от 1 до 3 мм и имеет плотность до 100 г/м2, и в отличие от традиционных нетканых материалов характеризуется высокой равномерностью, как визуальной, так и физической, повышенной или полной водонепроницаемостью при одновременной высокой воздухопроницаемости, значительным эффектом фильтрации и адсорбции. При такой толщине волокон существенный вклад начинает вносить электростатический механизм фильтрации, что значительно увеличивает эффективность фильтра. Мельтблоун легко поддается дальнейшей переработке, он нетоксичен, стерилизуется, легко сшивается, сваривается, поэтому удобен для изготовления воздушных фильтров различных типов.
Ниже приводится таблица наиболее распространенных фильтроматериалов из химволокна.
№ п/п | Наименование показателей | Виды полотна | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
ФТ-100-G2 | ФТ-150-G3 | ФТ-200-G3 | ФТ-250-G4 | ФТ-400-G4 | ФТ-150-G4 | ФТ-200-F5 | |||||
Физико-механические показатели полотен | |||||||||||
1 | Толщина в свободном состоянии, мм | 5±0,5 | 10±1,0 | 16±1,6 | 20±2,0 | 44±4 | 6±0,6 | 9±1 | |||
2 | Поверхностная плотность, г/м2 | 100±5 | 150±7,5 | 200±10 | 250±12,5 | 400±20 | 150 | 190±10 | 3 | Неравнота по массе, %, не более | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
4 | Разрывная нагрузка, по длине/ширине полоски 50х100мм, не менее, Н | 40/90 | 60/110 | 90/130 | 90/130 | 30/60 | 50/100 | 85/179 | |||
5 | Удлинение при разрыве, по длине/ширине, не более % | 35/35 | 35/35 | 35/35 | 35/35 | 35/35 | 35/35 | 25/28 | |||
6 | Температура - стойкость, долговременная, оС | 100±5 | 100±5 | 100±5 | 100±5 | 100±5 | 100±5 | 100±5 | |||
7 | Воздухопроницаемость, не менее, дм3/м2 сек (м3/м2 ч) при сопротивлении 50 Па | 2500 (9000) | 1400 (5000) | 1400 (5000) | 1000 (3600) | 1400 (5000) | 1300 (4600) | 900 (3200) | |||
8 | Гигроскопичность, не более, % | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,3 | |||
Эксплуатационные показатели полотен | |||||||||||
9 | Эффективность по кварцевой пыли %, не менее | 80 | 85 | 85 | 90 | 90 | 90 | 95 | |||
10 | Аэродинамическое сопротивление потоку воздуха на чистом фильтре, при скорости 0,63 м/с, не более Па | 16 | 20 | 25 | 30 | 55 | 20 | 25 | |||
11 | Пылеёмкость г/м2, не менее | 350 | 400 | 530 | 600 | 700 | 600 | 700 | |||
12 | Пожаровзрывоопасность. Определение воспламеняемости | Трудновоспламеняемые (ГОСТ 50810-95) | |||||||||
Геометрические показатели полотен | |||||||||||
13 | Длина полотна, м | 40±0,1 | 20±0,1 | 20±0,1 | 20±0,1 | 20±0,1 | 50±0,1 | 40±0,1 | |||
14 | Ширина полотна, см | 200±0,05 | 200±0,05 | 200±0,05 | 200±0,05 | 200±0,05 | 200±0,05 | 200±0,05 | |||
15 | Продольный изгиб (саблевидность) на 1м полотна, не более мм | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |||
Цвет | Белый | ||||||||||
Регенерация | Не регенери-руется | Допускается 3-х кратная регенерация | Не регенерируется | ||||||||
Применение полотен | |||||||||||
Оборудование | Вентиляционные доводчики. Панельные фильтры на проволочной рамке | Вентиляционные доводчики, центральные кондиционеры, канальные кондиционеры и элементы систем вентиляции. Мешочные (карманные), кассетные (гофрированные), панельные фильтры. | Панельные фильтры | Фильтровальное полотно | Центральные кондиционеры. Канальные кондиционеры и элементы систем вентиляции. Мешочные (карманные) фильтры | ||||||
Отрасль промышленности | Приточно-вытяжная вентиляция общественных зданий и сооружений | Приточно-вытяжная вентиляция общественных зданий и сооружений. Элементы очистки воздуха (не сжатого) | Улавливание крупнодисперсной пыли в системах очистки выбрасываемого воздуха | Приточно-вытяжная вентиляция общественных зданий и сооружений. | |||||||
Примечание. По соглашению с потребителем допускается выпуск полотен других размеров по длине и ширине, а также приданию полотнам дополнительных эксплуатационных свойств (асептические свойства и т.п.) |
Пример обозначения: "Фильтрующий материал ФТ-100-G2"
* ФТ - фильтроматериал;
* 100 - Поверхностная плотность, г/м2;
* G2 - класс очистки
